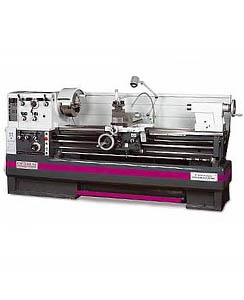

Tokarki OPTI D 560 x 1500 DPA / D 560 x 2000 DPA / D 560 x 3000 DPA / Vario
Tokarka OPTI D 560 x 1500 DPA, D 560 x 2000 DPA, D 560 x 3000 DPA / Vario - to obrabiarka przeznaczona do obróbki skrawaniem przedmiotów najczęściej o powierzchni brył obrotowych takich jak: wałki, stożki, kule, gwinty wewnętrzne i zewnętrzne itp.
OPTI D 560 x 1500 DPA / D 560 x 2000 DPA / D 560 x 3000 DPA / Vario :
Uniwersalna tokarka konwencjonalna posiadająca bogate wyposażenie. Jej duża wydajność i precyzja sprawia że szczególnie nadaje się do ciężkiej obróbki.
Wersja DPA posida odczyty cyfrowe.
Wersja Vario posiada bezstopniową regulację prędkości obrotowej oraz odczyty cyfrowe.
Przekonujące argumenty: jakość, wydajność oraz cena
- System mocowania we wrzecionie typu Camlock ASA D 1 - 8"
- Łoże z żeliwa szarego, pryzmowe prowadnice hartowane indukcyjnie, precyzyjnie wykonane
- Gwarantowana dokładność współosiowości wrzeciona ‹0.015 mm
- Elementy napędu wrzeciona zanurzone w kąpieli olejowej
- Wszystkie koła zębate i wały hartowane i szlifowane
- Podstawa oraz łoże tokarki wykonane z jednego bloku żeliwa
- Wyjmowany mostek łoża
- System centralnego smarowania prowadnic
- Przestawny konik dla procesów toczenia stożka
- Zabezpieczenie silnika, wyłącznik awaryjny, automatyczny wyłącznik z wyzwalaczem podnapięciowym
- Przestawny w zakresie +/- 15 mm konik dla procesów toczenia stożka
- Hamulec nożny
- Wyprodukowana zgodnie z normą DIN 8606
- Ergonomiczny i przejrzysty panel dźwigni do zmiany posuwów
- Wersja Vario wyposażona w wysokowydajny, przemysłowy falownik, zapewniający stałą wartość momentu napędowego
- System chłodzenia z zaworem dozująco - odcinającym
- Cyfrowy licznik położenia DPA 2000
- Optyczne liniały pomiarowe o dokładności odczytu 5 μm
- Wersja Vario wyposażona w wysokowydajny, przemysłowy falownik, zapewniający stałą wartość momentu napędowego
- Szybkowymienny imak narzędziowy z uchwytem narzędzia dla narzędzi o przekroju czworokątnym w standardzie
- Osłona śruby pociągowej
- Lampa halogenowa na ramieniu przegubowym w standardzie
- Zegar do gwintów
- Protokół odbioru
| Model tokarki |
D 560 x 1500 DPA
|
D 560 x 2000 DPA
|
D 560 x 3000 DPA
|
| Nr katalogowy |
340 2615DPA-C
|
340 2620DPA-C
|
340 2630DPA-C
|
| Dane techniczne | |||
| Moc silnika |
7.5 kW 400V 50Hz
|
||
| Parametry techniczne | |||
| Wznios kłów |
280 mm
|
||
| Odległość pomiędzy kłami |
1500 mm
|
2000 mm
|
3000 mm
|
| Maks. średnica toczenia |
560 mm
|
||
| Średnica toczenia nad suportem |
355 mm
|
||
| Średnica toczenia w wybraniu mostka |
790 mm
|
||
| Długość mostka |
270 mm
|
||
| Obroty wrzeciona |
25-1600 obr/min.
|
||
| Obroty wrzeciona w wersji Vario |
10-1600 obr/min.
|
||
| Liczba zakresów prędkości |
12; dla Vario bezstopniowo
|
||
| Stożek wrzeciona |
MT7
|
||
| Syste mocowania we wrzecionie |
Camlock ASA D1-8"
|
||
| Prześwit wrzeciona |
80 mm
|
||
| Szerokość łoża |
350 mm
|
||
|
Przesuw suportu wzdłużnego
|
130 mm
|
||
|
Przesuw suportu poprzecznego
|
316 mm
|
||
|
Stożek konika
|
MT5
|
||
|
Wysuw tulei konika
|
180 mm
|
||
|
Posuw wzdłużny
|
0,059 - 1,646 mm/obr (35 posuwów)
|
||
|
Posuw poprzeczny
|
0,020 - 0,573 mm/obr (35 posuwów)
|
||
|
Skok gwintu metrycznego
|
0,2 - 14 mm/obr (47 ustawień gwintów)
|
||
|
Skok gwintu calowego
|
112 - 2 ustawienia gwintu/1" (60 ustawień gwintów)
|
||
|
Gwint stożkowy
|
4 - 112 (50 ustawień gwintów)
|
||
|
Gwint modułowy
|
0,1 - 7 (50 ustawień gwintów)
|
||
| Max. wysokość gniazda imaka nożowego |
25 mm
|
||
| Wymiary gabarytowe | |||
| Długość x Szerokość x Wysokość |
2840x1150x1460 mm
|
3340x1150x1460mm
|
4340x1150x1460mm
|
| Masa netto |
2302 kg
|
2720 kg
|
3000 kg
|
Wyposażenie standardowe:
-
Uchwyt trójszczękowy Ø315 mm / D1-8
-
Uchwyt czteroszczękowyØ400 mm z niezależną regulacją szczęk / D 1-8
-
Tarcza mocująca Ø 450 mm / D 1-8
-
Tuleja redukcyjna MT7/MT5
-
2 kły stałe MT5
-
Podtrzymka stała prześwit Ø max. 165 mm
-
Podtrzymka ruchoma prześwit Ø max. 95 mm
-
Cyfrowy licznik położenia DPA 2000
-
System chłodzenia
-
Optyczne liniały pomiarowe
-
Podstawa obrabiarki
-
Hamulec wrzeciona
-
Osłona przed rozbryzgami chłodziwa zmontowana
-
Osłona uchwytu tokarskiego
-
Zegar do gwintów
-
Szybkowymienny imak narzędziowy
-
Oświetlenie przestrzeni roboczej
-
Zestaw kół zmianowych
-
Narzędzia serwisowe
-
Przekładnia wstępnie zalana wysokiej jakości olejem MOBIL
