PRZYRZĄD DO POMIARU PŁASKOŚCI

Uniwersalny przyrząd do pomiaru płaskości umożliwia pomiar płaskości wyrobów  na długościach w zakresach od 140 do 300 mm. Współpracuje z czujnikiem zegarowym tradycyjnym lub elektronicznym o średnicy części mocującej 7,8 mm (nie zawarty w zestawie).



Posiada sztywną a jednocześnie lekką konstrukcję o ergonomicznym kształcie, umożliwiającą obsługę przyrządu z obu stron, zależnie od dostępu do powierzchni podlegającej pomiarowi jak też preferencji manualnych użytkownika.



Dane techniczne:

Wymiary przyrządu
Długość całkowita   340 mm
Szerokość maksymalna ( w miejscu podpory stabilizującej )   170 mm
Szerokość konstrukcji przęsłowej   50 mm
Wysokość maksymalna   100 mm
Minimalny rozstaw między podporami   140 mm
Maksymalny rozstaw między podporami   300 mm
Masa przyrządu bez czujnika pomiarowego   1,1  kg



Wyposażenie standardowe  klucze obsługowe :
klucz sześciokątny trzpieniowy: 2 szt.
klucz płaski: 1 szt.

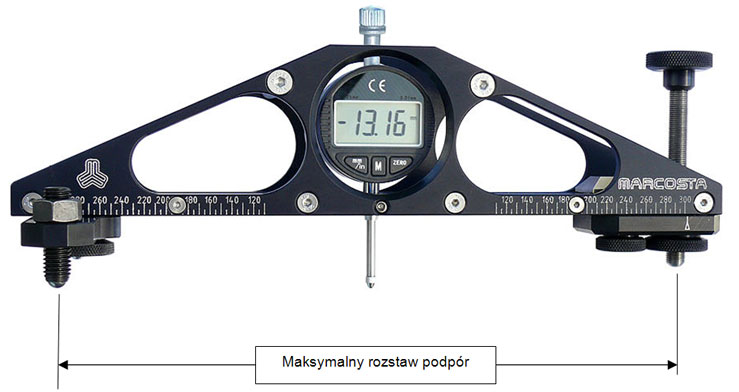

Elementy budowy przyrządu do pomiaru płaskości





Ustawienie takich samych wartości na linijkach z prawej i lewej strony oznacza rozstaw między podporami przyrządu.
Np. ustawienie na wartość 150 mm z lewej i prawej strony oznacza roztaw podpór – 150 mm.
Wysunięcie podpór stabilizujących i podpory zerowania czujnika można regulować w zależności od potrzeb za pomocą pokręteł i nakrętek.
